Filtravimo klodai, tokie kaip džiovinti filtraciniai smeliai, Hydro - Antracitas ar katalitines mases yra kiekvienos vandens valymo stoties naudojami. Sudaro jie filtru užpildą ir yra naudojami, pavyzdžiui, geležies ar mangano šalinimui. FERROTEX filtru linija sudaro ACES SA imones asortimento dali, skirtą klientams ieškantiems kompleksiniu sprendimu geriamojo vandens valymui.

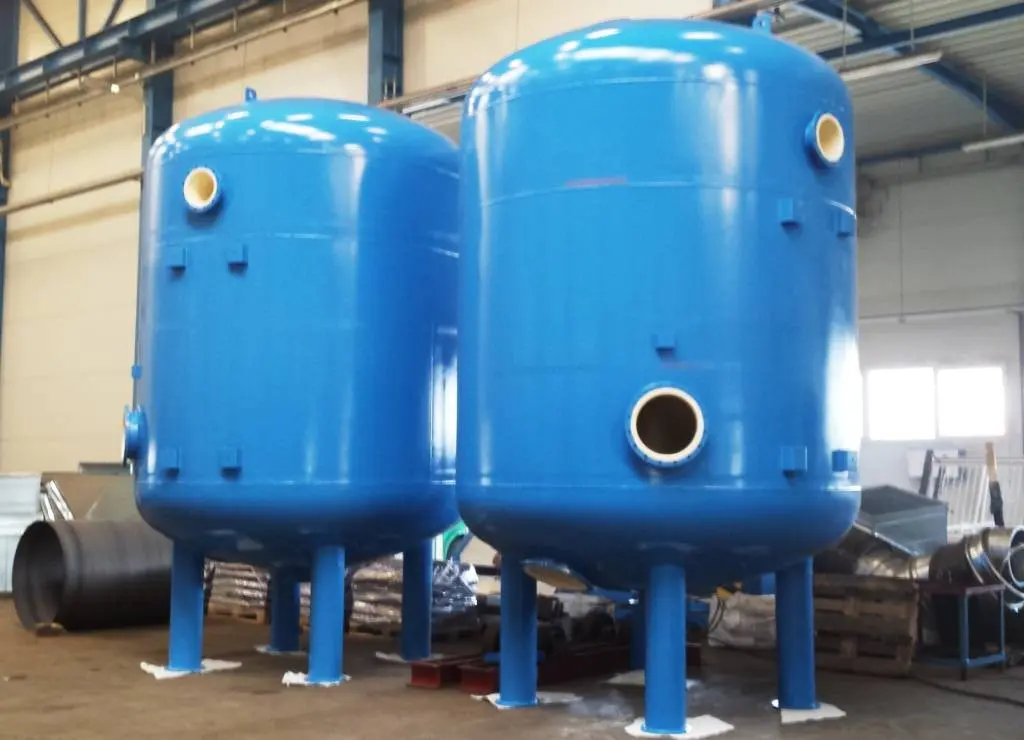

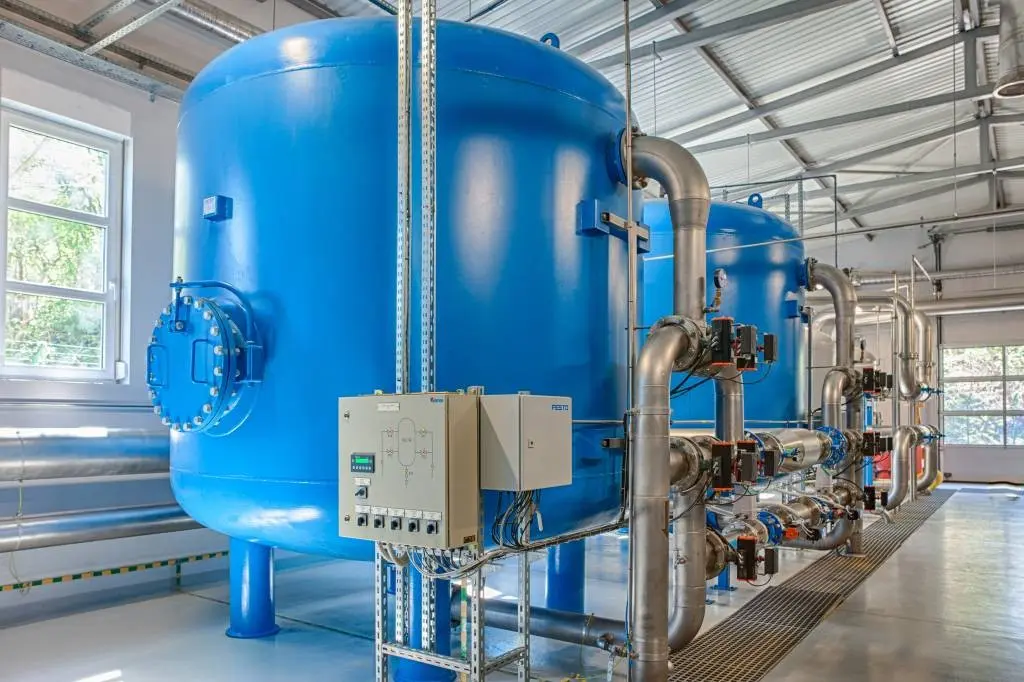

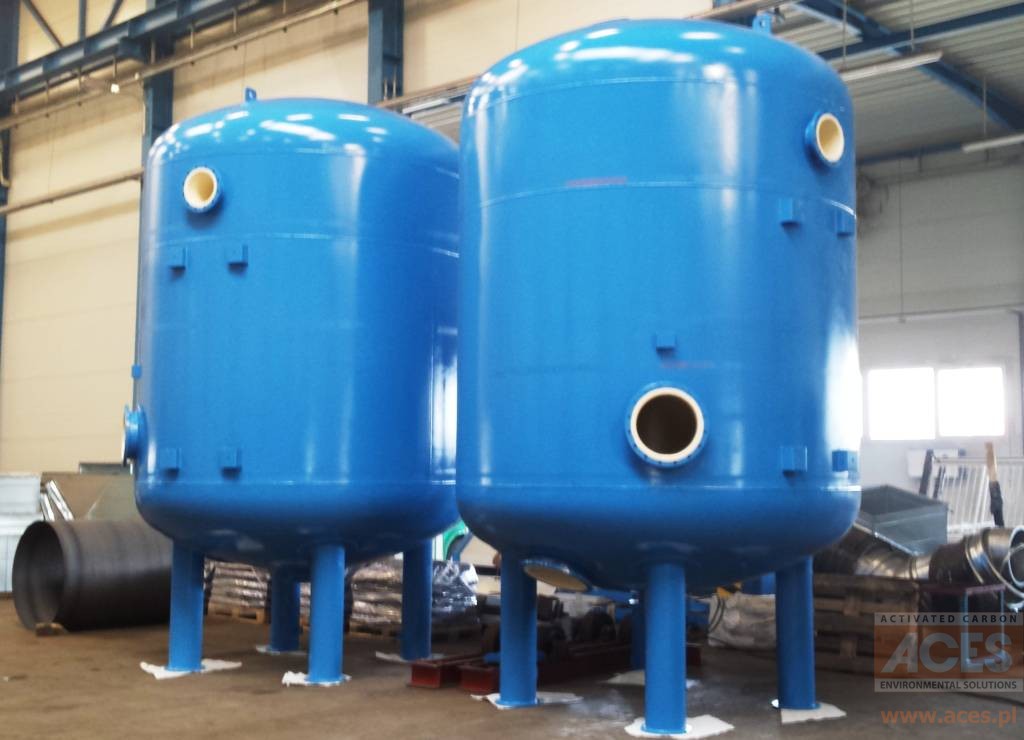

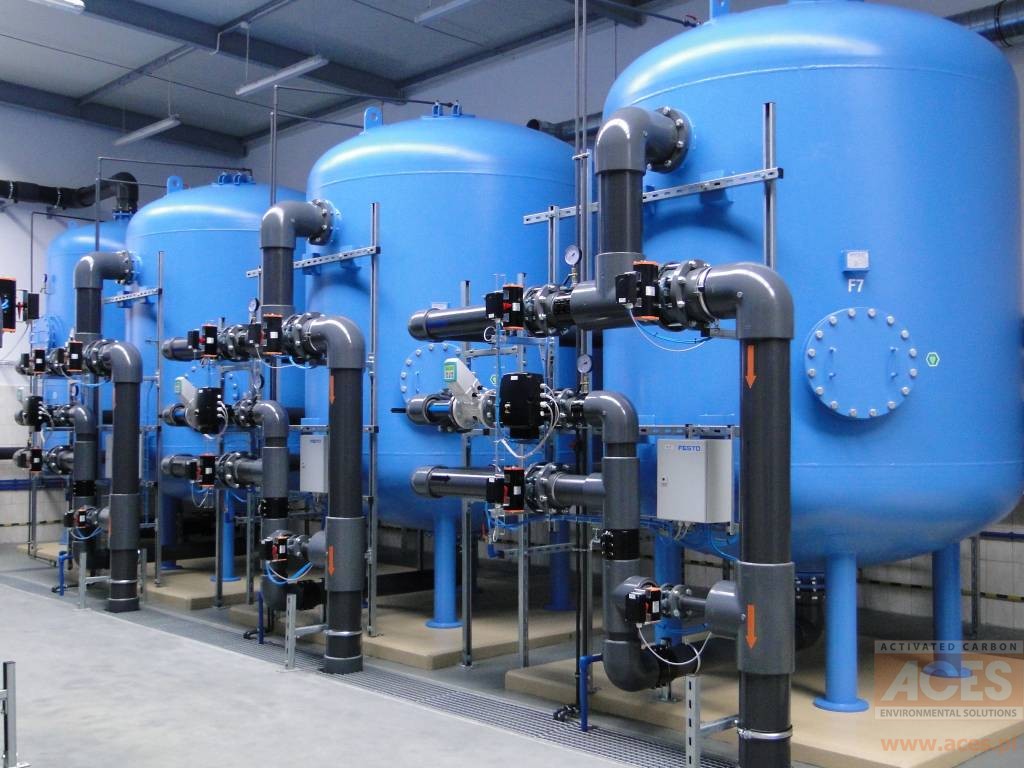

FERROTEX filtrai tai pagrindinis kiekvienos vandens valymo stoties aprupinimas. Jie yra naudojami geležies ir mangano junginiu, amonio junginiu ar drumstumo šalinimui. Antracitai ir filtravimo smelis yra naudojami kaip filtru užpildai.



Techninis filtru apibudinimas:

  • Medžiaga: filtro elementai (išgaubtas dugnas, cilindrine dalis, šuliniu liukai, jungtys, tt ..) yra pagaminti iš anglinio plieno, turinčio reikalingus certifikatus. Slegio filtras gali buti pagamintas iš austenitinio nerudijančio plieno (marke AISI 304, 316L)


  • Darbinis slegis Pmax = 6 bar, leidžiama temperatura T = 20°C


  • Prieškorozine apsauga: viduje - poliesterio derva arba epoksidine derva, paliudyta PZH sertikatais (Nacionalinis Visuomenines Sveikatos Institutas Lenkijoje) del kontakto su geriamuoju vandeniu prieš ankstesni paviršiaus paruošimą pagal grynumo klasę Sa2,5 išoreje - pagal DIN EN ISO12944 normą korozijos kategorijoje C3 M. Yra apsaugojimo galimybe nuo korozijos, pagal C3 - C5 klases. Siulome taip pat ugninio abipusiško cinkavimo parinkti bei vidaus ebonito iklotu uždejimą.


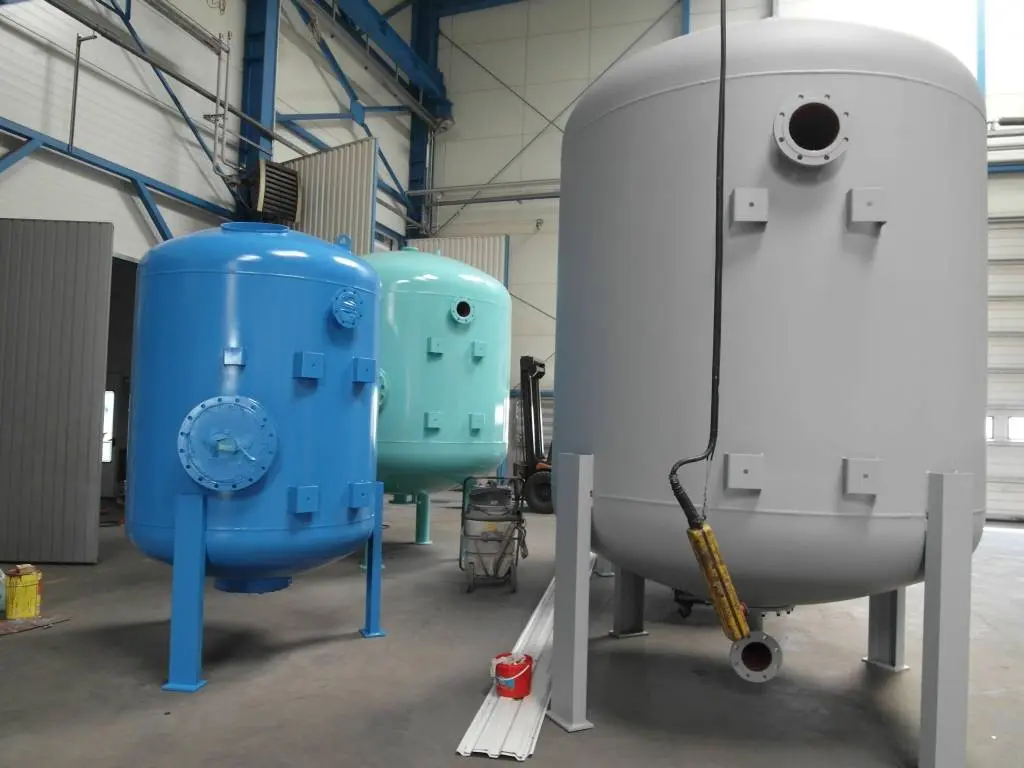

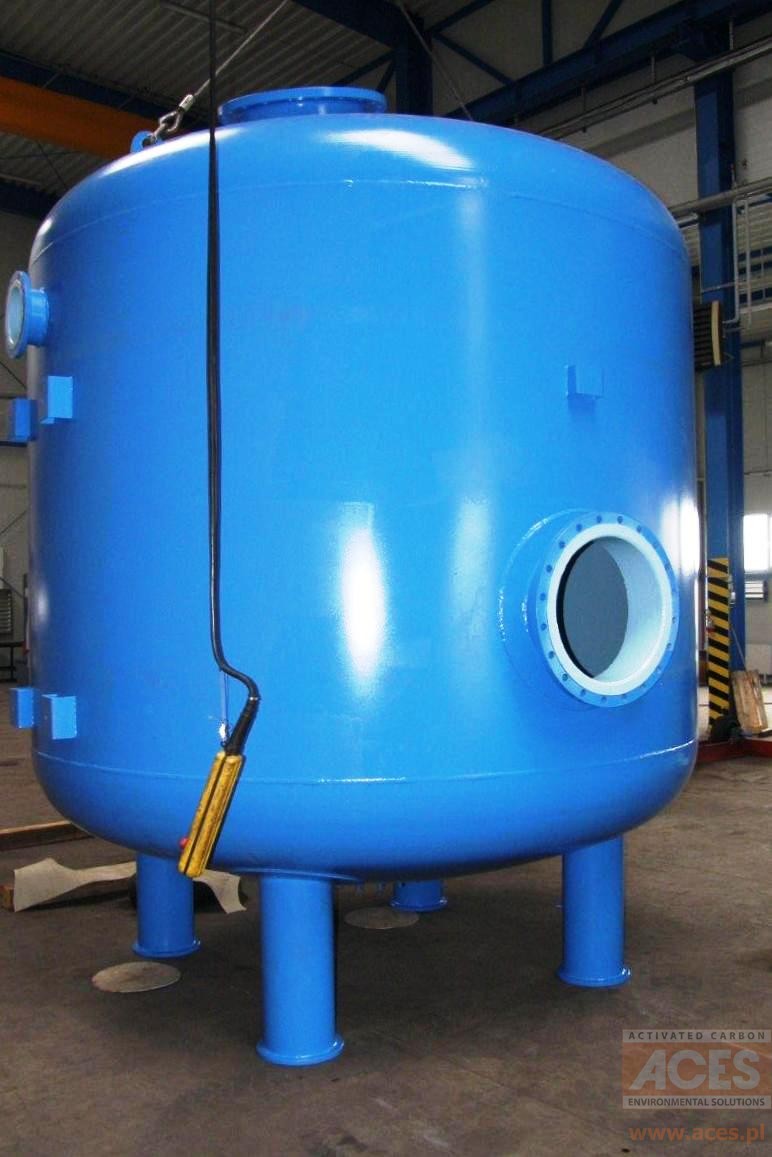

  • Filtro iranga: liukai - viršutinis, apatinis, šoninis; atvamzdžiai; dugnas su filtravimo elementais arba lateraline filtravimo sistema.


  • Producentas atsižvelgiant i individualu kliento norą leidžia inešti strukturinius pakeitimus filtro konstrukcijoje. Šie pakeitimai gali apimti jungiamuju lizdu ir liuku lokalizaciją ir skersmeni, cilindrines filtro dalies aukšti bei ivairiu tipu dugnu panaudojimą.

Kiekvienas Ferrotex filtras yra prieinamas dvieju atlikimo variant. Abu yra parodyti brežiniuose pateiktuose žemiau.

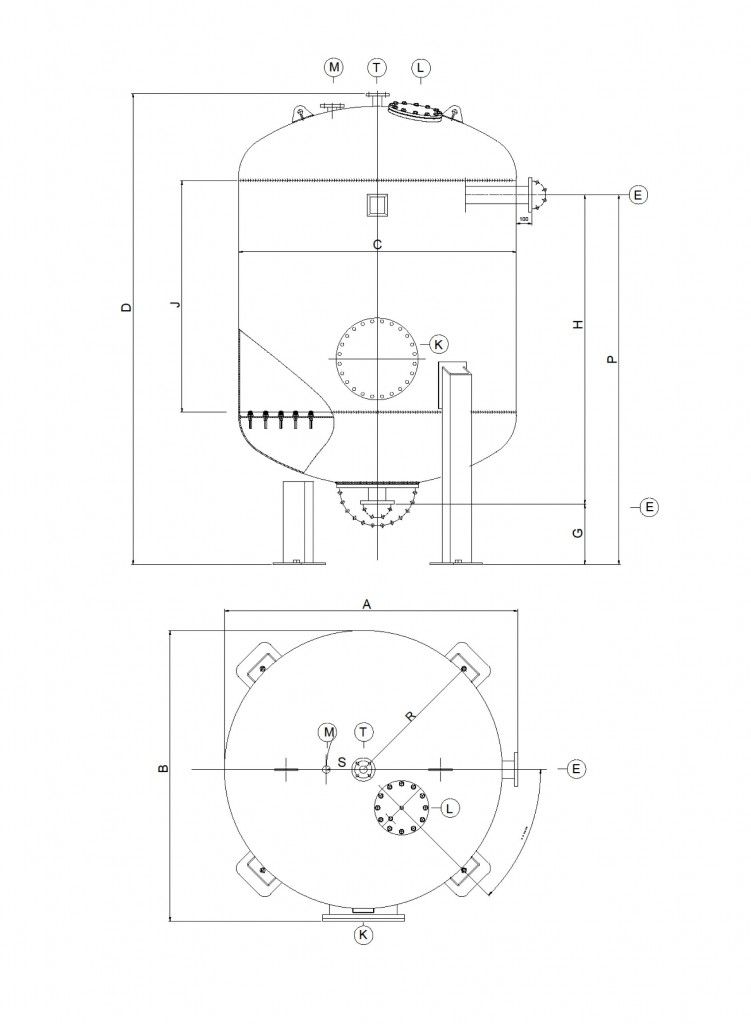

Ferrotex filtras - Schema 1

Ferrotex filtras - Schema 1

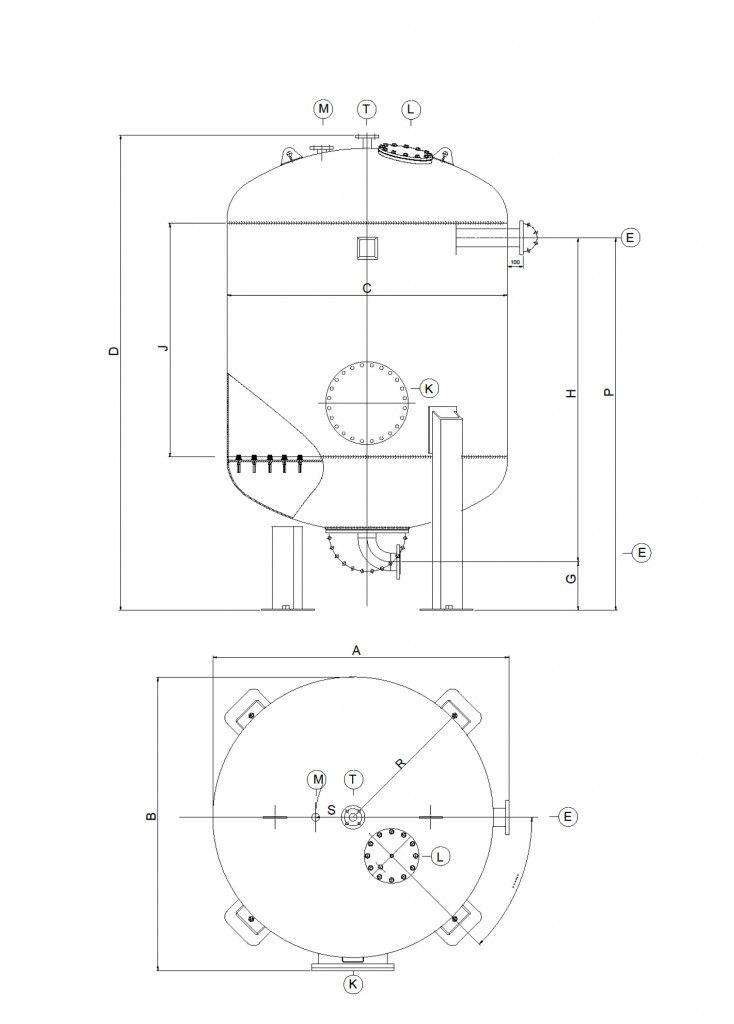

Ferrotex filtras - Schema 2

Ferrotex filtras - Schema 2

Atvamzdžiu aprašymas

M – automatine oro išleidimo anga, T – rankine oro išleidimo anga, L – užpildo liukas, E – vandens ileidimo ir išleidimo atvamzdžiai, K – revizinis liukas

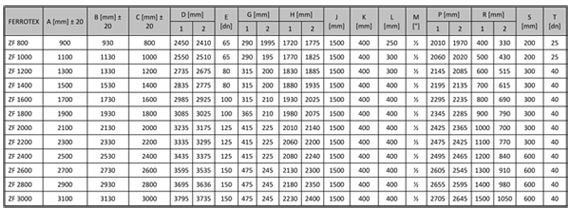

Toliau pateikta lentele parodo pagrindinius filtru matmenys (paspauskite, noredami padidinti).



FERROTEX ZF 800 ZF 1000 ZF 1200 ZF 1400 ZF 1600 ZF 1800 ZF 2000 ZF 2200 ZF 2400 ZF 2600 ZF 2800 ZF 3000
A [mm] ± 20 900 1100 1300 1500 1700 1900 2100 2300 2500 2700 2900 3100
B [mm] ± 20 930 1130 1330 1530 1730 1930 2130 2330 2530 2730 2930 3130
C [mm] ± 20 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
D [mm] 1 2450 2550 2735 2835 2985 3085 3235 3335 3435 3595 3695 3795
2 2410 2510 2675 2775 2925 3025 3175 3295 3375 3535 3636 3735
E [dn] 65 65 80 80 100 100 125 125 125 150 150 150
G [mm] 1 290 290 315 315 315 365 415 415 415 475 475 475
2 195 195 200 200 210 210 225 225 225 245 245 245
H [mm] 1 1720 1770 1830 1880 1930 1980 2010 2060 2080 2130 2180 2230
2 1775 1825 1885 1935 2025 2075 2140 2200 2240 2300 2350 2400
J [mm] 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500 1500
K [mm] 400 400 400 400 400 400 400 400 400 400 400 400
L [mm] 250 300 300 400 400 400 400 400 400 400 400 400
M [''] ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½ ½
P [mm] 1 2010 2060 2145 2195 2295 2345 2425 2475 2495 2605 2655 2705
2 1970 2020 285 2135 2235 2285 2365 2425 2465 2545 2595 2645
R [mm] 1 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
2 330 430 515 615 690 790 700 770 840 910 980 1050
S [mm] 400 400 400 400 400 400 400 400 400 400 400 400
T [dn] 25 25 40 40 40 40 40 40 40 40 40 40
